レガシィ　ルームライト　自作取付

最近、はやりのＬＥＤライト

自作製作のため何一つ知識のない私が、作成したライトを紹介

今回、行った作業は、

１． ルームライトをブルーＬＥＤに変更
２． カーゴランプもＬＥＤに変更
３． 前席上にあるマップライトをドアーを開けた時に連動して点灯させるようにする事


この作業もすべて、インターネットで関連資料を探しまくって
自分の車に取り付け作業を行っちゃいました。。。

レガシィをお乗りの方は、ご存知ですがマップランプがスイッチを押した時にしか
点灯しない。それもとても暗い。

これを解決するためにドアーを開けた時にルームランプと同時点灯するように
電気回路図を少し改造しています。
もちろん減光式となっております。

取り付けた後の感動は素晴らしいの一言。。。

写真しかございませんが、綺麗でしょ。是非皆さんも挑戦して下さい。

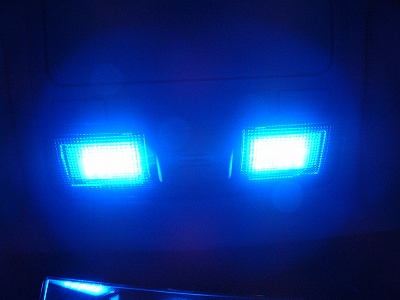

マップライトを自作ＬＥＤ化


強烈に明るいです。


枠に入るだけのＬＥＤを埋め込んであります。
レガシィをお乗りの方ならお判りでしようが、


ライトカバーを可能な限り削って射光するよにしております

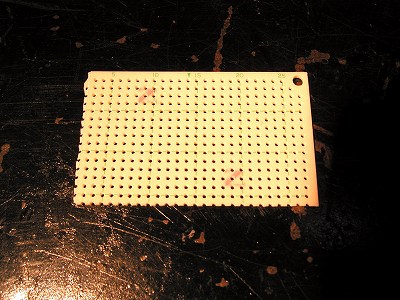

こんな基盤から作成します。

地元には、ＬＥＤ等販売している場所がないので、

すべて「しまりす堂」様で手配致しました。

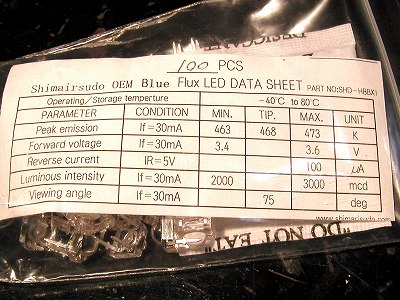

日亜製のブルーＬＥＤです。

発色と安定性はやっぱり日亜製ですね。
低電流ダイオードＣＲＤ(15mmアンペア用)です。

３個に１個つけてあります。

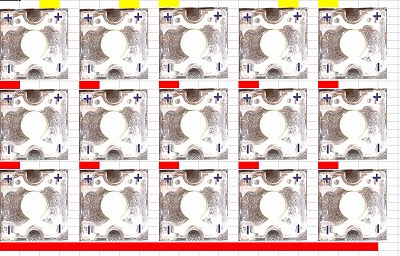

マップランプ部の図です。

片側に１５個びっしりと並べてあります。

赤ラインがマイナス側ハンダ付けした箇所です。

黄色がプラスのラインとなっております。

作成後、裏側は、ホットポンド塗りまくってます

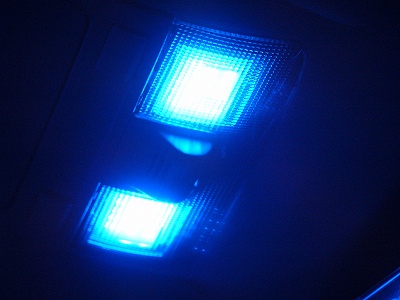

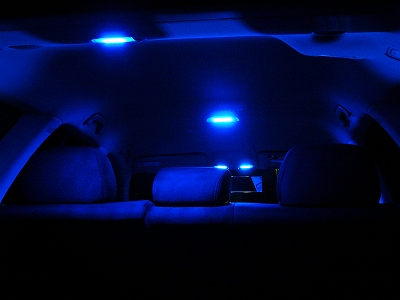

手前から　カーゴランプ　ルームランプ　マップランプ(奥側２個)


ドアーを開けたら点灯致します。
ついでにフロント足元フットランプも作ってしまいました。


助手席も同様です。
これは、後部座席のフットランプです。

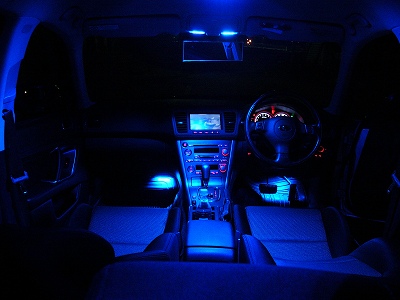

室内全部で１００個以上のＬＥＤランプを取り付けております。


これで電力は従来より下というのは素晴らしいです。
欠点は、色のついて文字が読めましぇぇぇ〜〜ん


色は違いますが、常にトンネルのライトのような感じがします。
でも　とても満足してます。

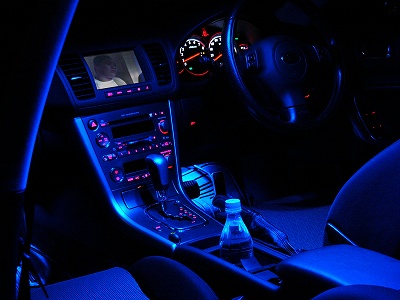

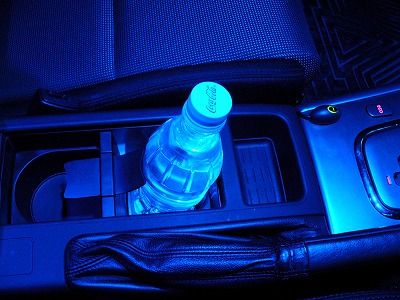

センターコンソールは、最高に眩しいですよ。
ドアーを締めた瞬間にライトがスローダウン消灯してしまうので、

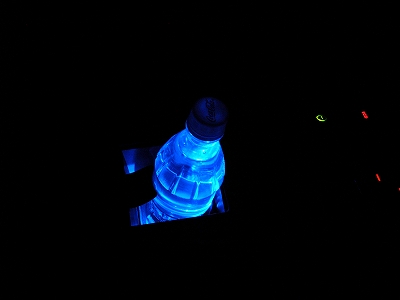

飾りにポジション時でカップホルダーに常に点灯するライトも
取付してしまいました。


車内火災という事に注意してというか　ほとんどＬＥＤは
熱を発しないので、関係ないといえばないのですが、
配線ショートだけはないようにヒューズを２重に
取り付けております。
